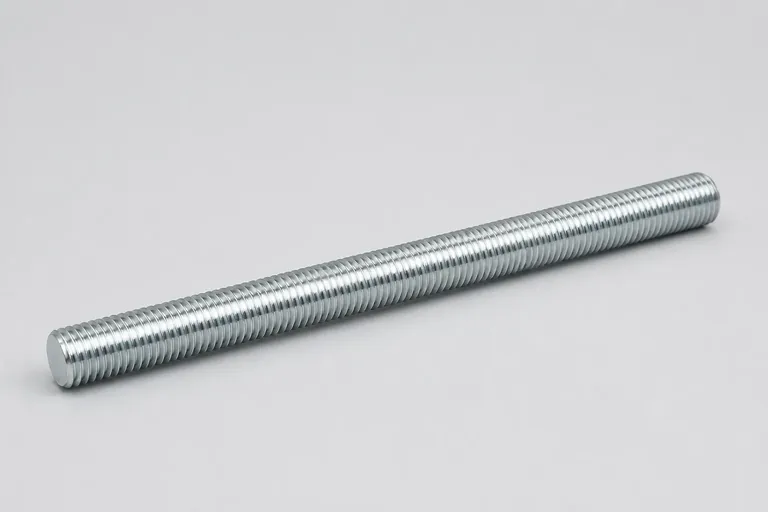

G (Whitworth-Rohrgewinde)

Zylindrisches Whitworth-Rohrgewinde für technische Anwendungen.

Gewinderichtung: Rechtsgewinde · Linksgewinde
Normen: DIN 975 / 976
Datensätze: 15 technische Abmessungen

Technische Daten

Gewindegröße auswählen

Wählen Sie bequem aus der vollständigen Liste oder suchen Sie gezielt nach einer Gewindegröße.

Ausgewählte Abmessung

G 1/16"

Steigung P: 0,91 mm
Max. Länge: 3.000 mm

Weitere technische Werte

Zoll-Gang: 28
Außendurchmesser Ø min.: 7,51 mm
Außendurchmesser Ø max.: 7,72 mm
Gewicht / m: 0,23 kg
Steigungsgenauigkeit: 300 mm = 150 µm
Gradheit: 0,3 mm auf 300 mm
Gerichtet: 0,1 mm auf 300 mm
Standardmuttern / Sondermuttern n.Z.: auf Anfrage

Werkstoffe

Für dieses Produkt verfügbar

Stahl S235JR+AR
Stahl S355J2+N
Automatenstahl 11 S Mn 30 + C
Automatenstahl 11 S Mn Pb 30 + C
Vergütungsstahl C45
42CrMo4+QT
42CrMoS4+QT
Edelstahl A1 (1.4305)
Edelstahl A2 (1.4301 / 1.4305)
Edelstahl A4 (1.4401)
Edelstahl A5 (1.4571)
Edelstahl 1.4021
Aluminium 6082
Messing Ms 58 / Ms 60

Oberflächen

Für dieses Produkt verfügbar

Blank
galvanisch verzinkt
feuerverzinkt
Geomet

Ausführungen

Für dieses Produkt verfügbar

Form A – ohne Fase
Form B – mit Fase
gestempelt oder farblich markiert
Gewindestange
Teilgewinde
Vollschaft
Anschweißenden
Doppelenden
Ausführung nach Zeichnung

Merkmale

Produktmerkmale

Spanlose Kaltverformung
Rechts- oder Linksgewinde
Kundenspezifische Fertigung nach Zeichnung

Alle 15 Abmessungen vergleichen

Vergleichstabelle filtern

Gewinde	Zoll-Gang	Steigung P	Steigungswinkel a	Außendurchmesser Ø min.	Außendurchmesser Ø max.	Kerndurchmesser Ø min.	Kerndurchmesser Ø max.	Max. Länge	Gewicht / m	Steigungsgenauigkeit	nach Norm	Gradheit	Gerichtet	Standardmuttern / Sondermuttern n.Z.
G 1/16"	28	0,91 mm	–	7,51 mm	7,72 mm	–	–	3.000 mm	0,23 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1/8"	28	0,91 mm	–	9,51 mm	9,73 mm	–	–	3.000 mm	0,52 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1/4"	19	1,34 mm	–	12,91 mm	13,16 mm	–	–	3.000 mm	0,19 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 3/8"	19	1,34 mm	–	16,41 mm	16,66 mm	–	–	3.000 mm	1,70 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1/2"	14	1,81 mm	–	20,67 mm	20,96 mm	–	–	3.000 mm	2,23 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 5/8"	14	1,81 mm	–	22,63 mm	22,91 mm	–	–	3.000 mm	2,89 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 3/4"	14	1,81 mm	–	26,16 mm	26,44 mm	–	–	3.000 mm	3,87 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 7/8"	14	1,81 mm	–	29,91 mm	30,20 mm	–	–	3.000 mm	5,08 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1"	11	2,31 mm	–	32,89 mm	33,25 mm	–	–	3.000 mm	6,23 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1 1/8"	11	2,31 mm	–	37,54 mm	37,90 mm	–	–	3.000 mm	7,32 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1 1/4"	11	2,31 mm	–	41,55 mm	41,91 mm	–	–	3.000 mm	10,25 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1 3/8"	11	2,31 mm	–	43,96 mm	44,32 mm	–	–	3.000 mm	11,57 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1 1/2"	11	2,31 mm	–	47,44 mm	47,80 mm	–	–	3.000 mm	12,98 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 1 3/4"	11	2,31 mm	–	53,39 mm	53,75 mm	–	–	3.000 mm	17,34 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
G 2"	11	2,31 mm	–	59,25 mm	59,61 mm	–	–	3.000 mm	21,13 kg	300 mm = 150 µm	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
