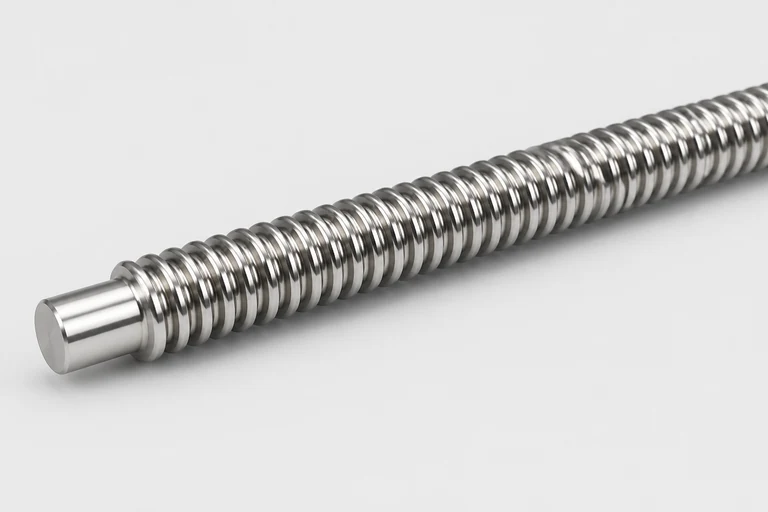

Ausführung Edelstahl
Rundgewinde
Rundgewinde
Robustes Rundgewinde nach DIN 405, widerstandsfähig gegen Beschädigungen und Schmutz.
- Gewinderichtung
- Rechtsgewinde · Linksgewinde
- Normen
- DIN 405 · DIN 975 / 976
- Datensätze
- 28 technische Abmessungen
Technische Daten
Gewindegröße auswählen
Wählen Sie bequem aus der vollständigen Liste oder suchen Sie gezielt nach einer Gewindegröße.
Ausgewählte Abmessung
8 x 1/10"
- Steigung P
- 2,54 mm
- Max. Länge
- 3.000 mm
Weitere technische Werte
- Zoll-Gang
- 10
- Außendurchmesser Ø min.
- 7,80 mm
- Außendurchmesser Ø max.
- 8,00 mm
- Gewicht / m
- 0,27 kg
- Steigungsgenauigkeit
- 300 mm = 150 µm
- Toleranz
- 7 e
- nach Norm
- DIN 405
- Gradheit
- 0,3 mm auf 300 mm
- Gerichtet
- 0,1 mm auf 300 mm
- Standardmuttern / Sondermuttern n.Z.
- auf Anfrage
Werkstoffe
Für dieses Produkt verfügbar
- Stahl S235JR+AR
- Stahl S355J2+N
- Automatenstahl 11 S Mn 30 + C
- Automatenstahl 11 S Mn Pb 30 + C
- Vergütungsstahl C45
- 42CrMo4+QT
- 42CrMoS4+QT
- Edelstahl A1 (1.4305)
- Edelstahl A2 (1.4301 / 1.4305)
- Edelstahl A4 (1.4401)
- Edelstahl A5 (1.4571)
- Edelstahl 1.4021
- Aluminium 6082
- Messing Ms 58 / Ms 60
Oberflächen
Für dieses Produkt verfügbar
- Blank
- galvanisch verzinkt
- feuerverzinkt
- Geomet
Ausführungen
Für dieses Produkt verfügbar
- Form A – ohne Fase
- Form B – mit Fase
- gestempelt oder farblich markiert
- Gewindestange
- Teilgewinde
- Vollschaft
- Anschweißenden
- Doppelenden
- Ausführung nach Zeichnung
Merkmale
Produktmerkmale
- Spanlose Kaltverformung
- Rechts- oder Linksgewinde
- Kundenspezifische Fertigung nach Zeichnung
Alle 28 Abmessungen vergleichen
| Gewinde | Eigenschaft | Axial Hub | Mehrgängig | Abmessungen | Zoll-Gang | Steigung P | Steigungswinkel a | Außendurchmesser Ø min. | Außendurchmesser Ø max. | Kerndurchmesser Ø min. | Kerndurchmesser Ø max. | Max. Länge | Merkmale | Gewicht / m | Steigungsgenauigkeit | Toleranz | nach Norm | Gradheit | Gerichtet | Vermerk | Nicht mehr gerollte Ausführung in: | Muttern | Standardmuttern / Sondermuttern n.Z. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 x 1/10" | 10 | 2,54 mm | – | 7,80 mm | 8,00 mm | – | – | 3.000 mm | 0,27 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 9 x 1/10" | 10 | 2,54 mm | – | 8,80 mm | 9,00 mm | – | – | 3.000 mm | 0,36 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 10 x 1/10" | 10 | 2,54 mm | – | 9,80 mm | 10 mm | – | – | 3.000 mm | 0,46 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 11 x 1/10" | 10 | 2,54 mm | – | 10,80 mm | 11 mm | – | – | 3.000 mm | 0,57 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 12 x 1/10" | 10 | 2,54 mm | – | 11,80 mm | 12 mm | – | – | 3.000 mm | 1,57 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 14 x 1/8" | 8 | 3,17 mm | – | 13,75mm | 14 mm | – | – | 3.000 mm | 0,93 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 16 x 1/8" | 8 | 3,17 mm | – | 15,75 mm | 16 mm | – | – | 3.000 mm | 1,26 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 18 x 1/8" | 8 | 3,17 mm | – | 17,75 mm | 18 mm | – | – | 3.000 mm | 1,64 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 20 x 1/8" | 8 | 3,17 mm | – | 19,75 mm | 20 mm | – | – | 3.000 mm | 2,06 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 22 x 1/8" | 8 | 3,17 mm | – | 21,75 mm | 22 mm | – | – | 3.000 mm | 2,54 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 24 x 1/8" | 8 | 3,17 mm | – | 23,75 mm | 24 mm | – | – | 3.000 mm | 3,06 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 28 x 1/8" | 8 | 3,17 mm | – | 27,75 mm | 28 mm | – | – | 3.000 mm | 4,26 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 30 x 1/8" | 8 | 3,17 mm | – | 29,75 mm | 30 mm | – | – | 3.000 mm | 4,94 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 32 x 1/8" | 8 | 3,17 mm | – | 31,75 mm | 32 mm | – | – | 3.000 mm | 5,66 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 34 x 1/8" | 8 | 3,17 mm | – | 33,75 mm | 34 mm | – | – | 3.000 mm | 6,43 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 36 x 1/8" | 8 | 3,17 mm | – | 35,75 mm | 36 mm | – | – | 3.000 mm | 7,25 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 38 x 1/8" | 8 | 3,17 mm | – | 37,75 mm | 38 mm | – | – | 3.000 mm | 8,12 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 40 x 1/6" | 6 | 4,23 mm | – | 39,72 mm | 40 mm | – | – | 3.000 mm | 8,90 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 42 x 1/6" | 6 | 4,23 mm | – | 41,72 mm | 42 mm | – | – | 3.000 mm | 9,86 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 44 x 1/6" | 6 | 4,23 mm | – | 43,72 mm | 44 mm | – | – | 3.000 mm | 10,87 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 46 x 1/6" | 6 | 4,23 mm | – | 45,72 mm | 46 mm | – | – | 3.000 mm | 11,93 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 48 x 1/6" | 6 | 4,23 mm | – | 47,72 mm | 48 mm | – | – | 3.000 mm | 13,04 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 50 x 1/6" | 6 | 4,23 mm | – | 49,72 mm | 50 mm | – | – | 3.000 mm | 14,20 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 52 x 1/6" | 6 | 4,23 mm | – | 51,72 mm | 52 mm | – | – | 3.000 mm | 15,41 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 58 x 1/6" | 6 | 4,23 mm | – | 57,72 mm | 58 mm | – | – | 3.000 mm | 19,32 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 60 x 1/6" | 6 | 4,23 mm | – | 59,72 mm | 60 mm | – | – | 3.000 mm | 20,73 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 62 x 1/6" | 6 | 4,23 mm | – | 61,72 mm | 62 mm | – | – | 3.000 mm | 22,18 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 65 x 1/6" | 6 | 4,23 mm | – | 64,72 mm | 65 mm | – | – | 3.000 mm | 24,46 kg | 300 mm = 150 µm | 7 e | DIN 405 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage |
