Ausführung Edelstahl
Trapezgewinde

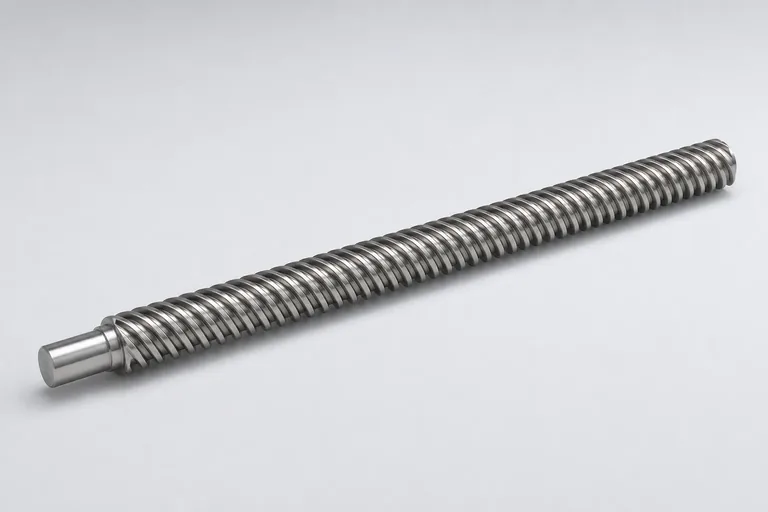

Trapezgewindespindel mehrgängig
Mehrgängiges metrisches ISO-Trapezgewinde in Anlehnung an DIN 103, Toleranz 7e.
- Gewinderichtung
- Rechtsgewinde · Linksgewinde
- Normen
- in Anlehnung an DIN 103 · DIN 975 / 976
- Datensätze
- 53 technische Abmessungen
Technische Daten
Gewindegröße auswählen
Wählen Sie bequem aus der vollständigen Liste oder suchen Sie gezielt nach einer Gewindegröße.
Ausgewählte Abmessung
Tr 6 x 2p1
- Axial Hub
- 2,00 mm
- Steigung P
- 1,00 mm
- Max. Länge
- 3.000 mm
Weitere technische Werte
- Mehrgängig
- 2-gängig
- Außendurchmesser Ø min.
- 5,9 mm
- Außendurchmesser Ø max.
- 5,98 mm
- Kerndurchmesser Ø min.
- 3,39 mm
- Kerndurchmesser Ø max.
- 3,50 mm
- Gewicht / m
- 0,18 kg
- Steigungsgenauigkeit
- 100 µm auf 300 mm
- Toleranz
- 7 e
- nach Norm
- DIN 103-3
- Gradheit
- 0,3 mm auf 300 mm
- Gerichtet
- 0,1 mm auf 300 mm
- Standardmuttern / Sondermuttern n.Z.
- auf Anfrage
Werkstoffe
Für dieses Produkt verfügbar
- Stahl C15 (1.0401)
- Edelstahl A2 (1.4301 / 1.4305)
- Edelstahl A4 (1.4401)
- Edelstahl A5 (1.4571)
- Edelstahl 1.4021
- Aluminium 6082
Oberflächen
Für dieses Produkt verfügbar
- Blank
- galvanisch verzinkt
- feuerverzinkt
- Geomet
Ausführungen
Für dieses Produkt verfügbar
- Form A – ohne Fase
- Form B – mit Fase
- gestempelt oder farblich markiert
- Gewindestange
- Teilgewinde
- Vollschaft
- Anschweißenden
- Doppelenden
- Ausführung nach Zeichnung
Merkmale
Produktmerkmale
- Spanlose Kaltverformung
- Rechts- oder Linksgewinde
- Kundenspezifische Fertigung nach Zeichnung
Alle 53 Abmessungen vergleichen
| Gewinde | Eigenschaft | Axial Hub | Mehrgängig | Abmessungen | Zoll-Gang | Steigung P | Steigungswinkel a | Außendurchmesser Ø min. | Außendurchmesser Ø max. | Kerndurchmesser Ø min. | Kerndurchmesser Ø max. | Max. Länge | Merkmale | Gewicht / m | Steigungsgenauigkeit | Toleranz | nach Norm | Gradheit | Gerichtet | Vermerk | Nicht mehr gerollte Ausführung in: | Muttern | Standardmuttern / Sondermuttern n.Z. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tr 6 x 2p1 | 2,00 mm | 2-gängig | – | 1,00 mm | – | 5,9 mm | 5,98 mm | 3,39 mm | 3,50 mm | 3.000 mm | 0,18 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 8 x 2p1 | 2,00 mm | 2-gängig | – | 1,00 mm | – | 7,9 mm | 7,98 mm | 5,39 mm | 5,50 mm | 3.000 mm | 0,33 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 8 x 3p1 | 3,00 mm | 3-gängig | – | 1,00 mm | – | 7,9 mm | 7,98 mm | 5,39 mm | 5,50 mm | 3.000 mm | 0,33 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 8 x 3p1,5 | 3,00 mm | 2-gängig | – | 1,50 mm | – | 7,82 mm | 7,98 mm | 5,40 mm | 6,20 mm | 3.000 mm | 0,31 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 8 x 4,5p1,5 | 4,50 mm | 3-gängig | – | 1,50 mm | – | 7,82 mm | 7,98 mm | 5,40 mm | 6,20 mm | 3.000 mm | 0,31 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 8 x 6p1,5 | 6,00 mm | 4-gängig | – | 1,50 mm | – | 7,82 mm | 7,98 mm | 5,40 mm | 6,20 mm | 3.000 mm | 0,31 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x 2p1 | 2,00 mm | 2-gängig | – | 1,00 mm | – | 9,9 mm | 9,98 mm | 7,39 mm | 7,50 mm | 3.000 mm | 0,31 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x 3p1 | 3,00 mm | 3-gängig | – | 1,00 mm | – | 9,8 mm | 9,98 mm | 7,39 mm | 7,50 mm | 3.000 mm | 0,54 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x 3p1,5 | 3,00 mm | 2-gängig | – | 1,50 mm | – | 9,82 mm | 9,98 mm | 7,40 mm | 8,20 mm | 3.000 mm | 0,54 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x4,5p1,5 | 4,50 mm | 3-gängig | – | 1,50 mm | – | 9,82 mm | 9,98 mm | 7,40 mm | 8,20 mm | 3.000 mm | 0,50 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x 6p1,5 | 6,00 mm | 4-gängig | – | 1,50 mm | – | 9,82 mm | 9,98 mm | 7,40 mm | 8,20 mm | 3.000 mm | 0,50 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x 4p2 | 4,00 mm | 2-gängig | – | 2,00 mm | – | 9,82 mm | 9,98 mm | 6,96 mm | 7,50 mm | 3.000 mm | 0,47 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x 6p2 | 6,00 mm | 3-gängig | – | 2,00 mm | – | 9,82 mm | 9,98 mm | 6,96 mm | 7,50 mm | 3.000 mm | 0,47 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 10 x 6p3 | 6,00 mm | 2-gängig | – | 3,00 mm | – | 9,76 mm | 9,98 mm | 5,77 mm | 6,50 mm | 3.000 mm | 0,43 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 2p1 | 2,00 mm | 2-gängig | – | 1,00 mm | – | 11,9 mm | 11,98 mm | 9,39 mm | 9,50 mm | 3.000 mm | 0,79 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 3p1 | 3,00 mm | 3-gängig | – | 1,00 mm | – | 11,9 mm | 11,98 mm | 9,39 mm | 9,50 mm | 3.000 mm | 0,79 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 3p1,5 | 3,00 mm | 2-gängig | – | 1,50 mm | – | 11,82 mm | 11,98 mm | 9,40 mm | 10,20 mm | 3.000 mm | 0,76 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 4,5p1,5 | 4,50 mm | 2-gängig | – | 1,50 mm | – | 11,82 mm | 11,98 mm | 9,40 mm | 10,20 mm | 3.000 mm | 0,76 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 4p2 | 4,00 mm | 2-gängig | – | 2,00 mm | – | 11,82 mm | 11,98 mm | 8,96 mm | 9,50 mm | 3.000 mm | 0,71 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 6p3 | 6,00 mm | 2-gängig | – | 3,00 mm | – | 11,76 mm | 11,98 mm | 7,77 mm | 8,50 mm | 3.000 mm | 0,66 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 9p3 | 9,00 mm | 3-gängig | – | 3,00 mm | – | 11,76 mm | 11,98 mm | 7,77 mm | 8,50 mm | 3.000 mm | 0,66 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 12 x 9p3 | 9,00 mm | 3-gängig | – | 3,00 mm | – | 11,76 mm | 11,98 mm | 7,77 mm | 8,50 mm | 3.000 mm | 0,66 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 14 x 4p2 | 4,00 mm | 2-gängig | – | 2,00 mm | – | 13,82 mm | 13,98 mm | 10,96 mm | 11,50 mm | 3.000 mm | 1,00 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 14 x 6p2 | 6,00 mm | 3-gängig | – | 2,00 mm | – | 19,82 mm | 14,98 mm | 10,96 mm | 11,50 mm | 3.000 mm | 1,00 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 14 x 8p2 | 8,00 mm | 4-gängig | – | 2,00 mm | – | 13,82 mm | 13,98 mm | 10,96 mm | 11,50 mm | 3.000 mm | 1,00 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 14 x 6p3 | 6,00 mm | 2-gängig | – | 3,00 mm | – | 13,76 mm | 13,98 mm | 9,77 mm | 10,50 mm | 3.000 mm | 0,94 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 14 x 18p3 | 18,00 mm | 6-gängig | – | 3,00 mm | – | 13,76 mm | 13,98 mm | 9,77 mm | 10,50 mm | 3.000 mm | 0,94 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 14 x 8p4 | 8,00 mm | 2-gängig | – | 4,00 mm | – | 13,70 mm | 13,98 mm | 8,56 mm | 9,50 mm | 3.000 mm | 0.88 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 14 x 12p4 | 12,00 mm | 3-gängig | – | 4,00 mm | – | 13,70 mm | 13,98 mm | 8,56 mm | 9,50 mm | 3.000 mm | 0.88 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 16 x 4p2 | 4,00 mm | 2-gängig | – | 2,00 mm | – | 15,82 mm | 15,98 mm | 12,96 mm | 13,50 mm | 3.000 mm | 1,34 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 16 x 6p3 | 6,00 mm | 2-gängig | – | 3,00 mm | – | 15,76 mm | 15,98 mm | 10,77 mm | 11,50 mm | 3.000 mm | 1,25 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 16 x 8p4 | 8,00 mm | 2-gängig | – | 4,00 mm | – | 15,70 mm | 15,98 mm | 10,56 mm | 11,50 mm | 3.000 mm | 1,17 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 16 x 12p4 | 12,00 mm | 3-gängig | – | 4,00 mm | – | 15,70 mm | 15,98 mm | 10,56 mm | 11,50 mm | 3.000 mm | 1,17 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 16 x 16p4 | 16,00 mm | 4-gängig | – | 4,00 mm | – | 15,70 mm | 15,98 mm | 10,56 mm | 11,50 mm | 3.000 mm | 1,17 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 18 x 6pp3 | 6,00 mm | 2-gängig | – | 3,00 mm | – | 17,76 mm | 17,98 mm | 12,77 mm | 13,50 mm | 3.000 mm | 1,65 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 18 x 8p4 | 8,00 mm | 2-gängig | – | 4,00 mm | – | 17,70 mm | 17,98 mm | 12,56 mm | 13,50 mm | 3.000 mm | 1,53 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 18 x 12p4 | 12,00 mm | 3-gängig | – | 4,00 mm | – | 17,70 mm | 17,98 mm | 12,56 mm | 13,50 mm | 3.000 mm | 1,53 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 20 x 6p3 | 6,00 mm | 2-gängig | – | 3,00 mm | – | 19,76 mm | 19,98 mm | 14,77 mm | 15,50 mm | 3.000 mm | 1,94 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 20 x 8p4 | 8,00 mm | 2-gängig | – | 4,00 mm | – | 19,70 mm | 19,98 mm | 14,56 mm | 15,50 mm | 3.000 mm | 1,94 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 20 x 12p4 | 12,00 mm | 3-gängig | – | 4,00 mm | – | 19,70 mm | 19,98 mm | 14,56 mm | 15,50 mm | 3.000 mm | 1,94 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 20 x 16p4 | 16,00 mm | 4-gängig | – | 4,00 mm | – | 19,70 mm | 19,98 mm | 14,56 mm | 15,50 mm | 3.000 mm | 1,94 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 22 x 8p4 | 8,00 mm | 2-gängig | – | 4,00 mm | – | 21,70 mm | 21,98 mm | 14,56 mm | 15,50 mm | 3.000 mm | 1,94 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 22 x10p5 | 10,00 mm | 2-gängig | – | 5,00 mm | – | 21,67 mm | 21,98 mm | 15,29 mm | 16,50 mm | 3.000 mm | 2,30 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 24 x 8p4 | 8,00 mm | 2-gängig | – | 4,00 mm | – | 23,70 mm | 23,98 mm | 18,56 mm | 19,50 mm | 3.000 mm | 2,91 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 24 x 10p5 | 10,00 mm | 2-gängig | – | 5,00 mm | – | 23,67 mm | 23,98 mm | 17,37 mm | 18,50 mm | 6.000 mm | 2,80 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 25 x 10p5 | 10,00 mm | 2-gängig | – | 5,00 mm | – | 24,67 mm | 24,98 mm | 18,37 mm | 19,50 mm | 6.000 mm | 3.06 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 26 x 10p5 | 10,00 mm | 2-gängig | – | 5,00 mm | – | 25,67 mm | 25,98 mm | 19,37 mm | 20,50 mm | 6.000 mm | 3,35 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 28 x 10p5 | 10,00 mm | 2-gängig | – | 5,00 mm | – | 27,67 mm | 27,98 mm | 21,37 mm | 22,50 mm | 3.000 mm | 3,97 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||
| Tr 30 x 12p6 | 12,00 mm | 2-gängig | – | 6,00 mm | – | 29,63 mm | 29,98 mm | 21,68 mm | 23,00 mm | 6.000 mm | 4,39 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | Edelstahl | auf Anfrage | |||||
| Tr 32 x 12p6 | 12,00 mm | 2-gängig | – | 6,00 mm | – | 31,63 mm | 31,98 mm | 23,68 mm | 25,00 mm | 6.000 mm | 5,08 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | Edelstahl | auf Anfrage | |||||
| Tr 36 x 12p6 | 12,00 mm | 2-gängig | – | 6,00 mm | – | 35,63 mm | 35,98 mm | 27,68 mm | 29,00 mm | 3.000 mm | 6,59 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | Edelstahl | auf Anfrage | |||||
| Tr 40 x14p7 | 14,00 mm | 2-gängig | – | 7,00 mm | – | 39,58 mm | 39,98 mm | 30,50 mm | 32,00 mm | 6.000 mm | 8,06 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | Edelstahl | auf Anfrage | |||||
| Tr 44 x14p7 | 14,00 mm | 2-gängig | – | 7,00 mm | – | 43,58 mm | 43,98 mm | 34,50 mm | 36,00 mm | 6.000 mm | 9,95 kg | 100 µm auf 300 mm | 7 e | DIN 103-3 | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | Edelstahl | auf Anfrage |
