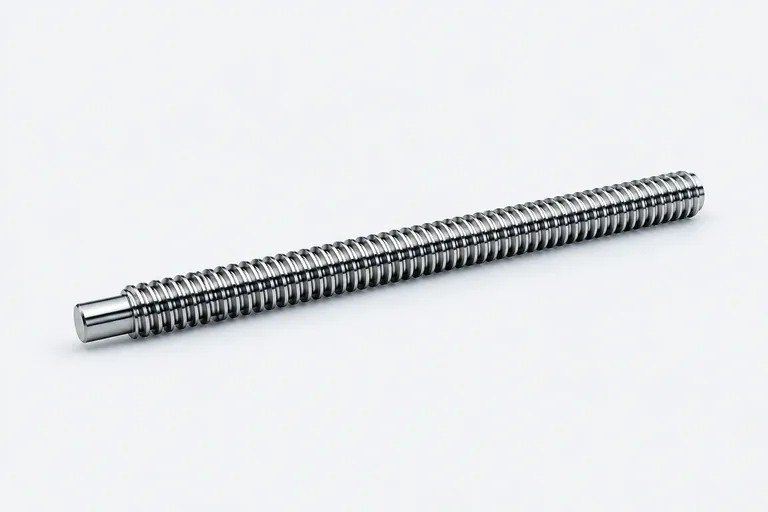

Trapezgewindespindel

Metrisches ISO-Trapezgewinde nach DIN 103 für die Aufnahme größerer axialer Kräfte.

Gewinderichtung: Rechtsgewinde · Linksgewinde
Normen: DIN 103 · DIN 975 / 976
Datensätze: 115 technische Abmessungen

Technische Daten

Gewindegröße auswählen

Wählen Sie bequem aus der vollständigen Liste oder suchen Sie gezielt nach einer Gewindegröße.

Ausgewählte Abmessung

Tr 6 x 1

Axial Hub: 1,00 mm
Steigung P: 1,00 mm
Max. Länge: 3.000 mm

Weitere technische Werte

Außendurchmesser Ø min.: 5,9 mm
Außendurchmesser Ø max.: 5,98 mm
Kerndurchmesser Ø min.: 3,39 mm
Kerndurchmesser Ø max.: 3,50 mm
Gewicht / m: 0,18 kg
Steigungsgenauigkeit: 100 µm auf 300 mm
Toleranz: 7 e
nach Norm: DIN 103
Gradheit: 0,3 mm auf 300 mm
Gerichtet: 0,1 mm auf 300 mm
Standardmuttern / Sondermuttern n.Z.: auf Anfrage

Werkstoffe

Für dieses Produkt verfügbar

Stahl C15 (1.0401)
Edelstahl A2 (1.4301 / 1.4305)
Edelstahl A4 (1.4401)
Edelstahl A5 (1.4571)
Edelstahl 1.4021
Aluminium 6082

Oberflächen

Für dieses Produkt verfügbar

Blank
galvanisch verzinkt
feuerverzinkt
Geomet

Ausführungen

Für dieses Produkt verfügbar

Form A – ohne Fase
Form B – mit Fase
gestempelt oder farblich markiert
Gewindestange
Teilgewinde
Vollschaft
Anschweißenden
Doppelenden
Ausführung nach Zeichnung

Merkmale

Produktmerkmale

Spanlose Kaltverformung
Rechts- oder Linksgewinde
Kundenspezifische Fertigung nach Zeichnung

Alle 115 Abmessungen vergleichen

Vergleichstabelle filtern

Gewinde	Axial Hub	Zoll-Gang	Steigung P	Steigungswinkel a	Außendurchmesser Ø min.	Außendurchmesser Ø max.	Kerndurchmesser Ø min.	Kerndurchmesser Ø max.	Max. Länge	Gewicht / m	Steigungsgenauigkeit	Toleranz	nach Norm	Gradheit	Gerichtet	Nicht mehr gerollte Ausführung in:	Standardmuttern / Sondermuttern n.Z.
Tr 6 x 1	1,00 mm	–	1,00 mm	–	5,9 mm	5,98 mm	3,39 mm	3,50 mm	3.000 mm	0,18 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 8 x 1	1,00 mm	–	1,00 mm	–	7,9 mm	7,98 mm	5,39 mm	5,50 mm	3.000 mm	0,33 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 8 x 1,5	1,50 mm	–	1,50 mm	–	7,82 mm	7,98 mm	5,40 mm	6,20 mm	6.000 mm	0,31 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 9 x 1,5	1,50 mm	–	1,50 mm	–	8,82 mm	8,98 mm	6,40 mm	7,20 mm	3.000 mm	0,40 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 10 x 1	1,00 mm	–	1,00 mm	–	9,9 mm	9,98 mm	7,39 mm	7,50 mm	3.000 mm	0,54 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 10 x 1,5	1,50 mm	–	1,50 mm	–	9,82 mm	9,98 mm	7,40 mm	8,20 mm	3.000 mm	0,50 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 10 x 2	2,00 mm	–	2,00 mm	–	9,82 mm	9,98 mm	6,96 mm	7,50 mm	3.000 mm	0,47 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 10 x 3	3,00 mm	–	3,00 mm	–	9,76 mm	7,98 mm	5,77 mm	6,50 mm	6.000 mm	0,43 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 12 x 1	1,00 mm	–	1,00 mm	–	11,88 mm	11,98 mm	9,39 mm	9,50 mm	3.000 mm	0,79 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 12 x 1,5	1,50 mm	–	1,50 mm	–	11,82 mm	11,98 mm	9,40 mm	10,20 mm	3.000 mm	0,76 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 12 x 2	2,00 mm	–	2,00 mm	–	11,82 mm	11,98 mm	8,96 mm	9,50 mm	6.000 mm	0,71 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 12 x 3	3,00 mm	–	3,00 mm	–	11,76 mm	11,98 mm	7,77 mm	8,50 mm	6.000 mm	0,66 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 14 x 1	1,00 mm	–	1,00 mm	–	13,9 mm	13,98 mm	11,39 mm	11,50 mm	3.000 mm	1,09 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 14x 1,5	1,50 mm	–	1,50 mm	–	13,82 mm	13,98 mm	11,40 mm	12,20 mm	3.000 mm	1,06 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 14 x 2	2,00 mm	–	2,00 mm	–	13,82 mm	13,98 mm	10,96 mm	11,50 mm	3.000 mm	1 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 14 x 3	3,00 mm	–	3,00 mm	–	13,76 mm	13,98 mm	9,77 mm	10,50 mm	3.000 mm	0,94 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 14 x 4	4,00 mm	–	4,00 mm	–	13,70 mm	13,98 mm	8,56 mm	9,50 mm	6.000 mm	0,88 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 16 x 1	1,00 mm	–	1,00 mm	–	15,9 mm	15,98 mm	13,39 mm	13,50 mm	3.000 mm	1,45 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 16 x 1,5	1,50 mm	–	1,50 mm	–	15,82 mm	15,98 mm	13,40 mm	14,20 mm	3.000 mm	1,41 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 16 x 2	2,00 mm	–	2,00 mm	–	15,82 mm	15,98 mm	12,96 mm	13,50 mm	3.000 mm	1,34 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 16 x 3	3,00 mm	–	3,00 mm	–	15,76 mm	15,98 mm	11,77 mm	12,50 mm	3.000 mm	1,25 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 16 x 4	4,00 mm	–	4,00 mm	–	15,70 mm	15,98 mm	10,56 mm	11,50 mm	6.000 mm	1,17 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
TR 18 x 1	1,00 mm	–	1,00 mm	–	17,9 mm	17,98 mm	15,39 mm	15,50 mm	3.000 mm	1,64 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 18 x 1,5	1,50 mm	–	1,50 mm	–	17,82 mm	17,98 mm	15,40 mm	16,20 mm	3.000 mm	1,60 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 18 x 2	2,00 mm	–	2,00 mm	–	17,82 mm	17,98 mm	14,96 mm	15,50 mm	3.000 mm	1,73 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 18 x 3	3,00 mm	–	3,00 mm	–	17,76 mm	17,98 mm	13,77 mm	14,50 mm	3.000 mm	1,65 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 18 x 4	4,00 mm	–	4,00 mm	–	17,70 mm	17,98 mm	14,56 mm	13,50 mm	6.000 mm	1,53 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 20 x 1	1,00 mm	–	1,00 mm	–	19,9 mm	19,98 mm	17,39 mm	17,50 mm	3.000 mm	2,07 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 20 x 1,5	1,50 mm	–	1,50 mm	–	19,82 mm	19,98 mm	17,40 mm	18,20 mm	3.000 mm	2,02 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 20 x 2	2,00 mm	–	2,00 mm	–	19,82 mm	19,98 mm	16,96 mm	17,50 mm	6.000 mm	2,17 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 20 x 3	3,00 mm	–	3,00 mm	–	19,76 mm	19,98 mm	15,77 mm	16,50 mm	3.000 mm	2,06 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 20 x 4	4,00 mm	–	4,00 mm	–	19,70 mm	19,98 mm	14,56 mm	15,50 mm	6.000 mm	1,94 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 20 x 5	5,00 mm	–	5,00 mm	–	19,66 mm	19,98 mm	12,29 mm	14,50 mm	3.000 mm	1,84 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 22 x 1	1,00 mm	–	1,00 mm	–	21,9 mm	21,98 mm	19,39 mm	19,50 mm	3.000 mm	2,55 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 22 x1,5	1,50 mm	–	1,50 mm	–	21,82 mm	21,98 mm	19,40 mm	20,20 mm	3.000 mm	2,49 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 22 x 2	2,00 mm	–	2,00 mm	–	21,82 mm	21,98 mm	18,96 mm	19,50 mm	3.000 mm	2,4 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 22 x 3	3,00 mm	–	3,00 mm	–	21,76 mm	21,98 mm	17,77 mm	18,50 mm	3.000 mm	2,54 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 22 x 4	4,00 mm	–	4,00 mm	–	21,70 mm	21,98 mm	16,56 mm	17,50 mm	6.000 mm	2,40 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 22 x 5	5,00 mm	–	5,00 mm	–	21,66 mm	21,98 mm	15,40 mm	16,50 mm	6.000 mm	2,30 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 24 x 1	1,00 mm	–	1,00 mm	–	23,9 mm	23,98 mm	21,39 mm	21,50 mm	3.000 mm	3,07 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 24 x 1,5	1,50 mm	–	1,50 mm	–	23,82 mm	23,98 mm	21,40 mm	22,20 mm	3.000 mm	2,92 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 24 x 2	2,00 mm	–	2,00 mm	–	23,82 mm	23,98 mm	20,96 mm	21,50 mm	3.000 mm	3,19 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 24 x 3	3,00 mm	–	3,00 mm	–	23,76 mm	23,98 mm	19,77 mm	20,50 mm	3.000 mm	3,06 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 24 x 4	4,00 mm	–	4,00 mm	–	23,70 mm	23,98 mm	18,56 mm	19,50 mm	3.000 mm	2,92 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 24 x 5	5,00 mm	–	5,00 mm	–	23,66 mm	23,98 mm	17,37 mm	18,50 mm	6.000 mm	2,80 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 25 x 1	1,00 mm	–	1,00 mm	–	24,9 mm	24,98 mm	22,39 mm	22,50 mm	3.000 mm	3,65 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 25 x 1,5	1,50 mm	–	1,50 mm	–	24,82 mm	24,98 mm	22,40 mm	23,20 mm	3.000 mm	3,58 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 25 x 2	2,00 mm	–	2,00 mm	–	24,82 mm	24,98 mm	21,96 mm	22,50 mm	3.000 mm	4,09 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 25 x 3	3,00 mm	–	3,00 mm	–	24,76 mm	24,98 mm	20,77 mm	21,50 mm	3.000 mm	3,35 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 25 x 4	4,00 mm	–	4,00 mm	–	24,70 mm	24,98 mm	19,56 mm	20,50 mm	3.000 mm	3.20 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 25 x 5	5,00 mm	–	5,00 mm	–	24,66 mm	24,98 mm	18,37 mm	19,50 mm	6.000 mm	3.06 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 26 x 1	1,00 mm	–	1,00 mm	–	25,9 mm	25,98 mm	23,49 mm	23,50 mm	3.000 mm	3,95 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 26 x 1,5	1,50 mm	–	1,50 mm	–	25,82 mm	25,98 mm	23,40 mm	24,20 mm	3.000 mm	3,88 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 26 x 2	2,00 mm	–	2,00 mm	–	25,82 mm	25,98 mm	22,96 mm	23,50 mm	3.000 mm	3,77 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 26 x 3	3,00 mm	–	3,00 mm	–	25,76 mm	25,98 mm	21,77 mm	22,50 mm	3.000 mm	3,65 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 26 x 4	4,00 mm	–	4,00 mm	–	25,70 mm	25,98 mm	20,56 mm	21,50 mm	3.000 mm	3,48 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 26 x 5	5,00 mm	–	5,00 mm	–	25,66 mm	25,98 mm	19,37 mm	20,50 mm	6.000 mm	3,35 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 28 x 1	1,00 mm	–	1,00 mm	–	27,88 mm	27,98 mm	25,39 mm	25,50 mm	3.000 mm	3,98 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 28 x 1,5	1,50 mm	–	1,50 mm	–	27,85 mm	27,98 mm	25,40 mm	26,20 mm	3.000 mm	4,56 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 28 x 2	2,00 mm	–	2,00 mm	–	27,82 mm	27,98 mm	24,96 mm	25,50 mm	3.000 mm	4,42 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 28 x 3	3,00 mm	–	3,00 mm	–	27,76 mm	27,98 mm	23,77 mm	24,50 mm	3.000 mm	4,28 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 28 x 4	4,00 mm	–	4,00 mm	–	27,70 mm	27,98 mm	22,56 mm	23,50 mm	3.000 mm	4,11 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 28 x 5	5,00 mm	–	5,00 mm	–	27,66 mm	27,88 mm	21,37 mm	22,50 mm	6.000 mm	3,97 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 30 x 1	1,00 mm	–	1,00 mm	–	29,9 mm	29,98 mm	27,39 mm	27,50 mm	3.000 mm	4,63 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 30 x 1,5	1,50 mm	–	1,50 mm	–	29,82 mm	29,98 mm	27,40 mm	28,20 mm	3.000 mm	5,25 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 30 x 2	2,00 mm	–	2,00 mm	–	29,82 mm	29,98 mm	26,96 mm	27,50 mm	3.000 mm	5,11 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 30 x 3	3,00 mm	–	3,00 mm	–	29,76 mm	29,98 mm	25,77 mm	26,50 mm	3.000 mm	4,95 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 30 x 4	4,00 mm	–	4,00 mm	–	29,70 mm	29,89 mm	24,56 mm	25,50 mm	3.000 mm	4,78 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 30 x 5	5,00 mm	–	5,00 mm	–	29,66 mm	29,98 mm	23,37 mm	24,50 mm	3.000 mm	3,97 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 30 x 6	6,00 mm	–	6,00 mm	–	29,63 mm	29,98 mm	21,68 mm	23,00 mm	3.000 mm	4,39 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 32 x 1	1,00 mm	–	1,00 mm	–	31,9 mm	31,98 mm	29,39 mm	29,50 mm	3.000 mm	5,34 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 32 x 1,5	1,50 mm	–	1,50 mm	–	31,82 mm	31,98 mm	29,40 mm	30,20 mm	3.000 mm	6,00 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 32 x 2	2,00 mm	–	2,00 mm	–	31,82 mm	31,98 mm	28,96 mm	29,50 mm	3.000 mm	5,85 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 32 x 3	3,00 mm	–	3,00 mm	–	31,76 mm	31,98 mm	27,77 mm	28,50 mm	3.000 mm	5,68 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 32 x 4	4,00 mm	–	4,00 mm	–	31,70 mm	31,98 mm	26,56 mm	27,50 mm	3.000 mm	5,49 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 32 x 5	5,00 mm	–	5,00 mm	–	31,66 mm	31,98 mm	25,37 mm	26,50 mm	3.000 mm	4,62 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 32 x 6	6,00 mm	–	6,00 mm	–	31,63 mm	31,98 mm	23,68 mm	25,00 mm	6.000 mm	5,08 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 36 x 2	2,00 mm	–	2,00 mm	–	35,82 mm	35,98 mm	32,96 mm	31,50 mm	3.000 mm	7,47 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 36 x 3	3,00 mm	–	3,00 mm	–	35,76 mm	35,98 mm	31,77 mm	32,50 mm	3.000 mm	7,28 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 36 x 4	4,00 mm	–	4,00 mm	–	35,70 mm	35,98 mm	30,56 mm	31,50 mm	3.000 mm	7,07 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 36 x 5	5,00 mm	–	5,00 mm	–	35,66 mm	35,98 mm	29,37 mm	30,50 mm	3.000 mm	6,08 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 36 x 6	6,00 mm	–	6,00 mm	–	35,63 mm	35,98 mm	27,68 mm	29,00 mm	6.000 mm	6,59 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm		auf Anfrage
Tr 40 x 3	3,00 mm	–	3,00 mm	–	39,76 mm	39,98 mm	35,77 mm	36,50 mm	3.000 mm	9,08 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 40 x 4	4,00 mm	–	4,00 mm	–	39,76 mm	39,98 mm	34,56 mm	35,50 mm	3.000 mm	8,84 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 40 x 5	5,00 mm	–	5,00 mm	–	39,66 mm	39,98 mm	33,26 mm	34,50 mm	3.000 mm	7,73 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 40 x 6	6,00 mm	–	6,00 mm	–	39,63 mm	39,98 mm	31,68 mm	33,00 mm	6.000 mm	8,31 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 40 x 7	7,00 mm	–	7,00 mm	–	39,58 mm	39,98 mm	30,50 mm	32,00 mm	6.000 mm	8,06 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 44 x 3	3,00 mm	–	3,00 mm	–	43,76 mm	43,98 mm	37,77 mm	38,50 mm	3.000 mm	11,08 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 44 x 4	4,00 mm	–	4,00 mm	–	43,70 mm	43,98 mm	38,56 mm	39,50 mm	3.000 mm	10,82 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 44 x 5	5,00 mm	–	5,00 mm	–	43,66 mm	43,98 mm	37,26 mm	38,50 mm	3.000 mm	11,63 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 44 x 6	6,00 mm	–	6,00 mm	–	43,63 mm	43,98 mm	35,56 mm	37,00 mm	3.000 mm	10,23 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 44 x 7	7,00 mm	–	7,00 mm	–	43,58 mm	43,98 mm	34,50 mm	36,00 mm	6.000 mm	9,95 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 48 x 3	3,00 mm	–	3,00 mm	–	37,76 mm	47,98 mm	41,77 mm	42,50 mm	3.000 mm	13,27 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 48 x 4	4,00 mm	–	4,00 mm	–	47,70 mm	47,98 mm	42,56 mm	43,50 mm	3.000 mm	12,99 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 48 x 5	5,00 mm	–	5,00 mm	–	47,66 mm	47,98 mm	41,37 mm	42,50 mm	3.000 mm	13,88 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 48 x 6	6,00 mm	–	6,00 mm	–	47,63 mm	47,98 mm	39,68 mm	41,00 mm	3.000 mm	12,34 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 48 x 7	7,00 mm	–	7,00 mm	–	47,58 mm	47,98 mm	38,38 mm	40,00 mm	3.000 mm	12,04 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 48 x 8	8,00 mm	–	8,00 mm	–	47,55 mm	47,98 mm	37,30 mm	39,00 mm	6.000 mm	11,73 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 50 x 3	3,00 mm	–	3,00 mm	–	49,76 mm	49,98 mm	44,77 mm	45,50 mm	3.000 mm	14,45 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 50 x 4	4,00 mm	–	4,00 mm	–	49,70 mm	49,98 mm	44,56 mm	45,50 mm	3.000 mm	14,15 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 50 x 5	5,00 mm	–	5,00 mm	–	49,67 mm	49,98 mm	43,37 mm	44,50 mm	3.000 mm	15,08 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 50 x 6	6,00 mm	–	6,00 mm	–	49,63 mm	49,98 mm	41,68 mm	43,00 mm	3.000 mm	13,47 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 50 x 7	7,00 mm	–	7,00 mm	–	49,58 mm	49,98 mm	40,50 mm	42,00 mm	3.000 mm	13,16 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 50 x 8	8,00 mm	–	8,00 mm	–	49,55 mm	49,98 mm	39,30 mm	41,00 mm	6.000 mm	12,14 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 52 x 3	3,00 mm	–	3,00 mm	–	51,76 mm	51,98 mm	46,77 mm	47,50 mm	3.000 mm	15,67 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 52 x 4	4,00 mm	–	4,00 mm	–	51,70 mm	51,98 mm	46,56 mm	47,50 mm	3.000 mm	15,36 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 52 x 5	5,00 mm	–	5,00 mm	–	51,67 mm	51,98 mm	45,37 mm	46,50 mm	3.000 mm	16,33 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 52 x 6	6,00 mm	–	6,00 mm	–	51,63 mm	51,98 mm	43,68 mm	45,00 mm	3.000 mm	14,66 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 52 x 7	7,00 mm	–	7,00 mm	–	51,58 mm	51,98 mm	43,50 mm	45,00 mm	3.000 mm	14,33 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 52 x 8	8,00 mm	–	8,00 mm	–	51,55 mm	51,98 mm	41,30 mm	43,00 mm	6.000 mm	14,35 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 60 x 5	5,00 mm	–	5,00 mm	–	59,67 mm	59,98 mm	43,37 mm	54,50 mm	3.000 mm	21,82 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 60 x 6	6,00 mm	–	6,00 mm	–	59,63 mm	59,98 mm	51,68 mm	53,00 mm	3.000 mm	19,88 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 60 x 7	7,00 mm	–	7,00 mm	–	59,58 mm	59,98 mm	51,50 mm	53,00 mm	3.000 mm	19,50 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 60 x 8	8,00 mm	–	8,00 mm	–	59,55 mm	59,98 mm	49,30 mm	51,00 mm	3.000 mm	19,15 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
Tr 60 x 9	9,00 mm	–	9,00 mm	–	59,50 mm	59,98 mm	48,11 mm	50,00 mm	6.000 mm	18,86 kg	100 µm auf 300 mm	7 e	DIN 103	0,3 mm auf 300 mm	0,1 mm auf 300 mm	Edelstahl	auf Anfrage
