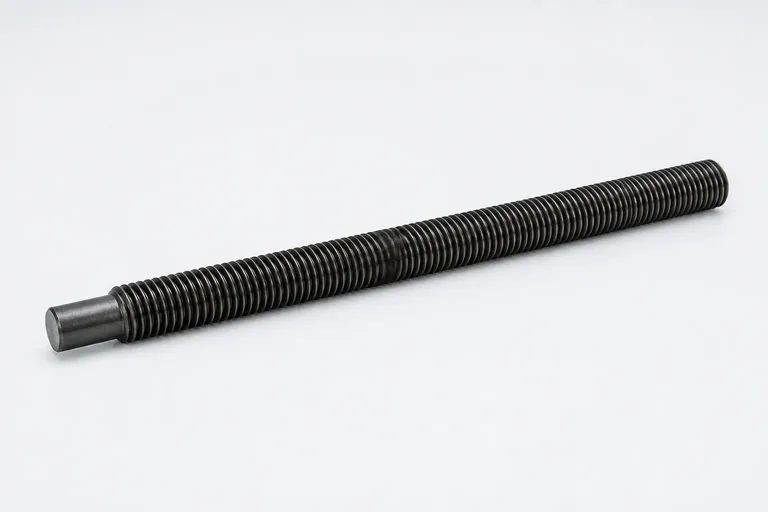

UNC (Unified Coarse Gewinde)

Amerikanisches Unified-Coarse-Spitzgewinde für Befestigungsanwendungen.

Gewinderichtung: Rechtsgewinde · Linksgewinde
Normen: DIN 975 / 976
Datensätze: 17 technische Abmessungen

Technische Daten

Gewindegröße auswählen

Wählen Sie bequem aus der vollständigen Liste oder suchen Sie gezielt nach einer Gewindegröße.

Ausgewählte Abmessung

No 5

Steigung P: 0,63 mm
Max. Länge: 3.000 mm

Weitere technische Werte

Zoll-Gang: 40
Außendurchmesser Ø min.: 3,02 mm
Außendurchmesser Ø max.: 3,14 mm
Gewicht / m: 0,05 kg
Steigungsgenauigkeit: 300 mm = 150 µm
Toleranz: A2
Gradheit: 0,3 mm auf 300 mm
Gerichtet: 0,1 mm auf 300 mm
Standardmuttern / Sondermuttern n.Z.: auf Anfrage

Werkstoffe

Für dieses Produkt verfügbar

Stahl S235JR+AR
Stahl S355J2+N
Automatenstahl 11 S Mn 30 + C
Automatenstahl 11 S Mn Pb 30 + C
Vergütungsstahl C45
42CrMo4+QT
42CrMoS4+QT
Edelstahl A1 (1.4305)
Edelstahl A2 (1.4301 / 1.4305)
Edelstahl A4 (1.4401)
Edelstahl A5 (1.4571)
Edelstahl 1.4021
Aluminium 6082
Messing Ms 58 / Ms 60

Oberflächen

Für dieses Produkt verfügbar

Blank
galvanisch verzinkt
feuerverzinkt
Geomet

Ausführungen

Für dieses Produkt verfügbar

Form A – ohne Fase
Form B – mit Fase
gestempelt oder farblich markiert
Gewindestange
Teilgewinde
Vollschaft
Anschweißenden
Doppelenden
Ausführung nach Zeichnung

Merkmale

Produktmerkmale

Spanlose Kaltverformung
Rechts- oder Linksgewinde
Kundenspezifische Fertigung nach Zeichnung

Alle 17 Abmessungen vergleichen

Vergleichstabelle filtern

Gewinde	Zoll-Gang	Steigung P	Steigungswinkel a	Außendurchmesser Ø min.	Außendurchmesser Ø max.	Kerndurchmesser Ø min.	Kerndurchmesser Ø max.	Max. Länge	Gewicht / m	Steigungsgenauigkeit	Toleranz	nach Norm	Gradheit	Gerichtet	Standardmuttern / Sondermuttern n.Z.
No 5	40	0,63 mm	–	3,02 mm	3,14 mm	–	–	3.000 mm	0,05 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 6	32	0,79 mm	–	3,33 mm	3,49 mm	–	–	3.000 mm	0,06 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 8	32	0,79 mm	–	3,99 mm	4,14 mm	–	–	3.000 mm	0,09 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 10	24	1,06 mm	–	4,61 mm	4,80 mm	–	–	3.000 mm	0,10 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 12	24	1,06 mm	–	5,28 mm	5,46 mm	–	–	3.000 mm	0,20 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1/4"	20	1,27 mm	–	6,12 mm	6,32 mm	–	–	3.000 mm	0,23 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
5/16"	18	1,41 mm	–	7,69 mm	7,91 mm	–	–	3.000 mm	0,23 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
3/8"	16	1,59 mm	–	9,25 mm	9,49 mm	–	–	3.000 mm	0,53 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
7/16"	14	1,81 mm	–	10,81 mm	11,08 mm	–	–	3.000 mm	0,65 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1/2"	13	1,95 mm	–	12,38 mm	12,66 mm	–	–	3.000 mm	0,97 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
9/16"	12	2,12 mm	–	13,96 mm	14,25 mm	–	–	3.000 mm	1,11 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
5/8"	11	2,31 mm	–	15,53 mm	15,83 mm	–	–	3.000 mm	1,64 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
3/4"	10	2,54 mm	–	18,68 mm	19,00 mm	–	–	3.000 mm	1,99 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
7/8"	9	2,82 mm	–	21,82 mm	22,18 mm	–	–	3.000 mm	2,69 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1"	8	3,17 mm	–	24,97 mm	25,35 mm	–	–	3.000 mm	3,34 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1 1/8"	7	3,63 mm	–	28,10 mm	28,51 mm	–	–	3.000 mm	4,13 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1 1/4"	7	3,63 mm	–	31,28 mm	31,69 mm	–	–	3.000 mm	5,13 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
