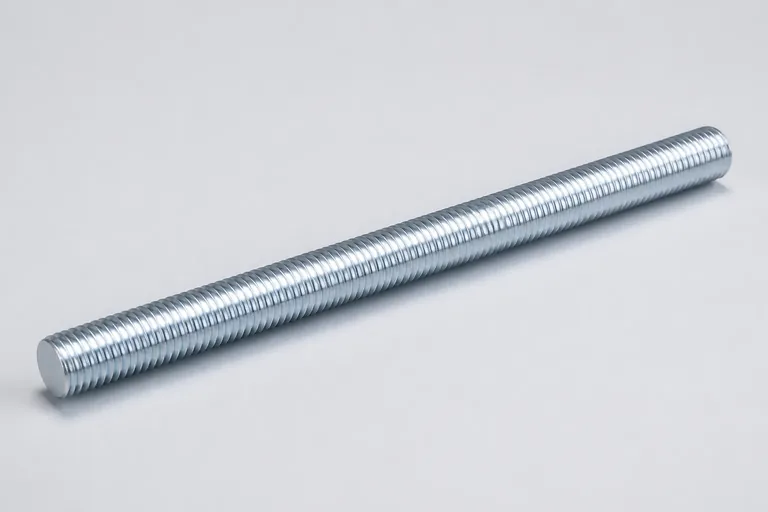

UNF (Unified National Fine Gewinde)

Amerikanisches Unified-Fine-Spitzgewinde für höhere Zugkräfte und Feinmechanik.

Gewinderichtung: Rechtsgewinde · Linksgewinde
Normen: DIN 975 / 976
Datensätze: 19 technische Abmessungen

Technische Daten

Gewindegröße auswählen

Wählen Sie bequem aus der vollständigen Liste oder suchen Sie gezielt nach einer Gewindegröße.

Ausgewählte Abmessung

No 5

Steigung P: 0,58 mm
Max. Länge: 3.000 mm

Weitere technische Werte

Zoll-Gang: 44
Außendurchmesser Ø min.: 3,04 mm
Außendurchmesser Ø max.: 3,16 mm
Gewicht / m: 0,05 kg
Steigungsgenauigkeit: 300 mm = 150 µm
Toleranz: A2
Gradheit: 0,3 mm auf 300 mm
Gerichtet: 0,1 mm auf 300 mm
Standardmuttern / Sondermuttern n.Z.: auf Anfrage

Werkstoffe

Für dieses Produkt verfügbar

Stahl S235JR+AR
Stahl S355J2+N
Automatenstahl 11 S Mn 30 + C
Automatenstahl 11 S Mn Pb 30 + C
Vergütungsstahl C45
42CrMo4+QT
42CrMoS4+QT
Edelstahl A1 (1.4305)
Edelstahl A2 (1.4301 / 1.4305)
Edelstahl A4 (1.4401)
Edelstahl A5 (1.4571)
Edelstahl 1.4021
Aluminium 6082
Messing Ms 58 / Ms 60

Oberflächen

Für dieses Produkt verfügbar

Blank
galvanisch verzinkt
feuerverzinkt
Geomet

Ausführungen

Für dieses Produkt verfügbar

Form A – ohne Fase
Form B – mit Fase
gestempelt oder farblich markiert
Gewindestange
Teilgewinde
Vollschaft
Anschweißenden
Doppelenden
Ausführung nach Zeichnung

Merkmale

Produktmerkmale

Spanlose Kaltverformung
Rechts- oder Linksgewinde
Kundenspezifische Fertigung nach Zeichnung

Alle 19 Abmessungen vergleichen

Vergleichstabelle filtern

Gewinde	Zoll-Gang	Steigung P	Steigungswinkel a	Außendurchmesser Ø min.	Außendurchmesser Ø max.	Kerndurchmesser Ø min.	Kerndurchmesser Ø max.	Max. Länge	Gewicht / m	Steigungsgenauigkeit	Toleranz	nach Norm	Gradheit	Gerichtet	Standardmuttern / Sondermuttern n.Z.
No 5	44	0,58 mm	–	3,04 mm	3,16 mm	–	–	3.000 mm	0,05 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 6	40	0,63 mm	–	3,36 mm	3,49 mm	–	–	3.000 mm	0,06 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 8	36	0,71 mm	–	4,00 mm	4,15 mm	–	–	3.000 mm	0,10 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 10	32	0,80 mm	–	4,65 mm	4,80 mm	–	–	3.000 mm	0,12 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
No 12	28	0,91 mm	–	5,30 mm	5,46 mm	–	–	3.000 mm	0,19 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1/4"	28	0,91 mm	–	6,16 mm	6,33 mm	–	–	3.000 mm	0,23 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
5/16"	24	1,06 mm	–	7,73 mm	7,91 mm	–	–	3.000 mm	0,23 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
3/8"	24	1,06 mm	–	9,31 mm	9,50 mm	–	–	3.000 mm	0,53 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
7/16"	20	1,30 mm	–	10,87 mm	11,08 mm	–	–	3.000 mm	0,65 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1/2"	20	1,30 mm	–	12,46 mm	12,68 mm	–	–	3.000 mm	0,78 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
9/16"	18	1,41 mm	–	14,03 mm	14,25 mm	–	–	3.000 mm	1,11 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
5/8"	18	1,41 mm	–	15,62 mm	15,84 mm	–	–	3.000 mm	1,65 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
3/4"	16	1,59 mm	–	18,77 mm	19,01 mm	–	–	3.000 mm	2,00 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
7/8"	14	1,81 mm	–	21,92 mm	22,18 mm	–	–	3.000 mm	2,72 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1"	12	2,12 mm	–	25,06 mm	25,35 mm	–	–	3.000 mm	3,36 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1 1/8"	12	2,12 mm	–	28,24 mm	28,53 mm	–	–	3.000 mm	4,13 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1 1/4"	12	2,12 mm	–	31,41 mm	31,70 mm	–	–	3.000 mm	5,14 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1 3/8"	12	2,12 mm	–	33,75 mm	34,93 mm	–	–	3.000 mm	6,13 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
1 1/2"	12	2,12 mm	–	36,93 mm	38,10 mm	–	–	3.000 mm	7,53 kg	300 mm = 150 µm	A2	–	0,3 mm auf 300 mm	0,1 mm auf 300 mm	auf Anfrage
