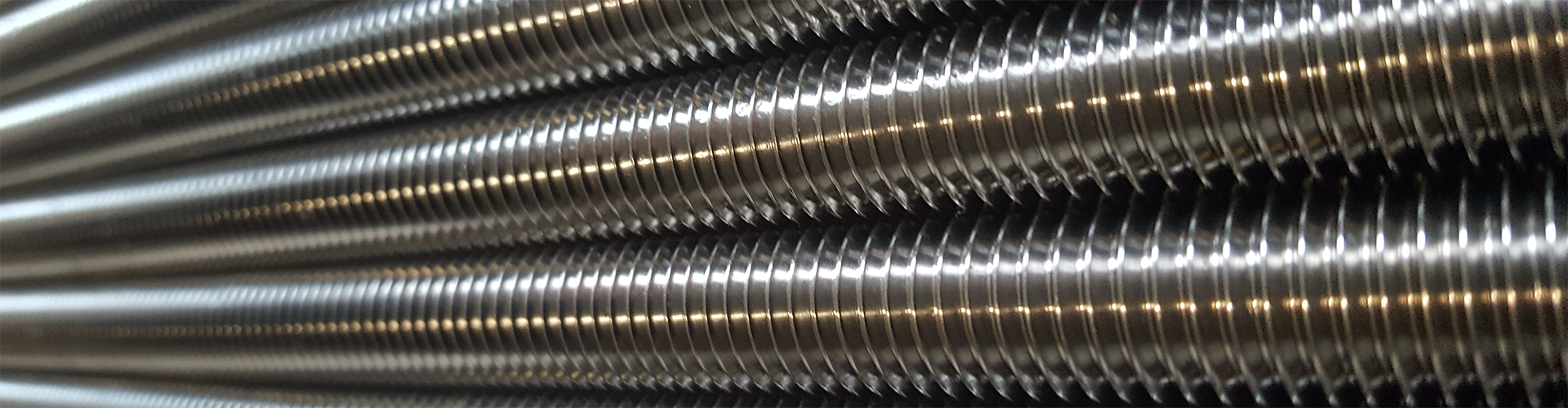

Ausführung Edelstahl
Zollgewinde

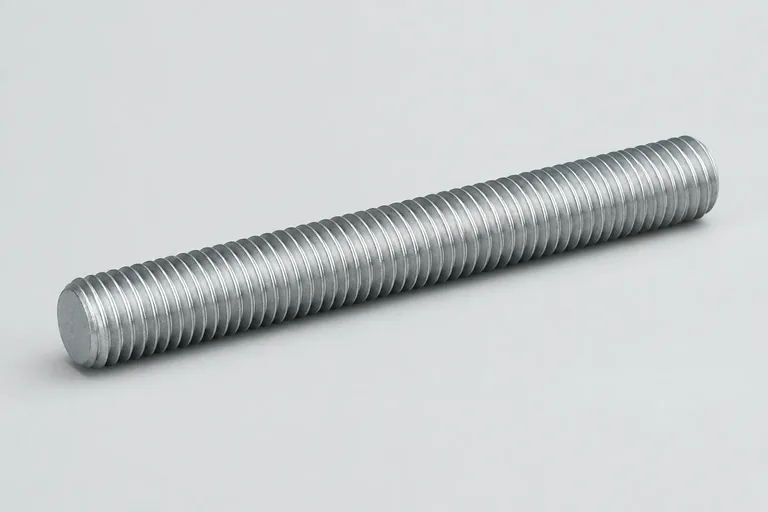

WW (Whitworth-Gewinde)
Whitworth-Spitzgewinde für Befestigungsanwendungen.
- Gewinderichtung
- Rechtsgewinde · Linksgewinde
- Normen
- DIN 975 / 976
- Datensätze
- 24 technische Abmessungen
Technische Daten
Gewindegröße auswählen
Wählen Sie bequem aus der vollständigen Liste oder suchen Sie gezielt nach einer Gewindegröße.
Ausgewählte Abmessung
5/32"
- Steigung P
- 0,79 mm
- Max. Länge
- 3.000 mm
Weitere technische Werte
- Zoll-Gang
- 32
- Außendurchmesser Ø min.
- 3,81 mm
- Außendurchmesser Ø max.
- 3,93 mm
- Steigungsgenauigkeit
- 300 mm = 150 µm
- Toleranz
- A
- Gradheit
- 0,3 mm auf 300 mm

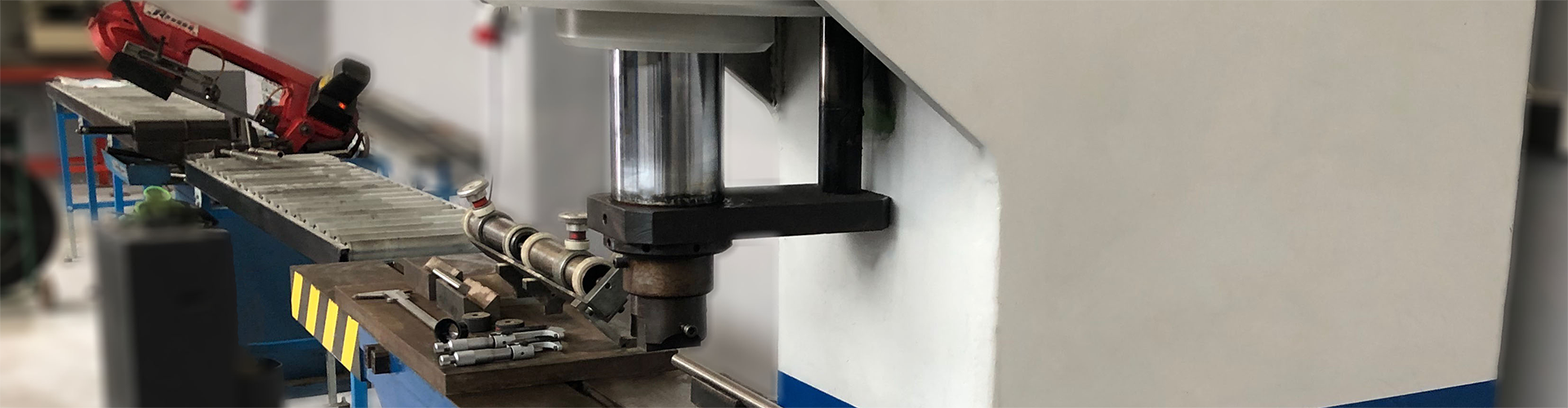

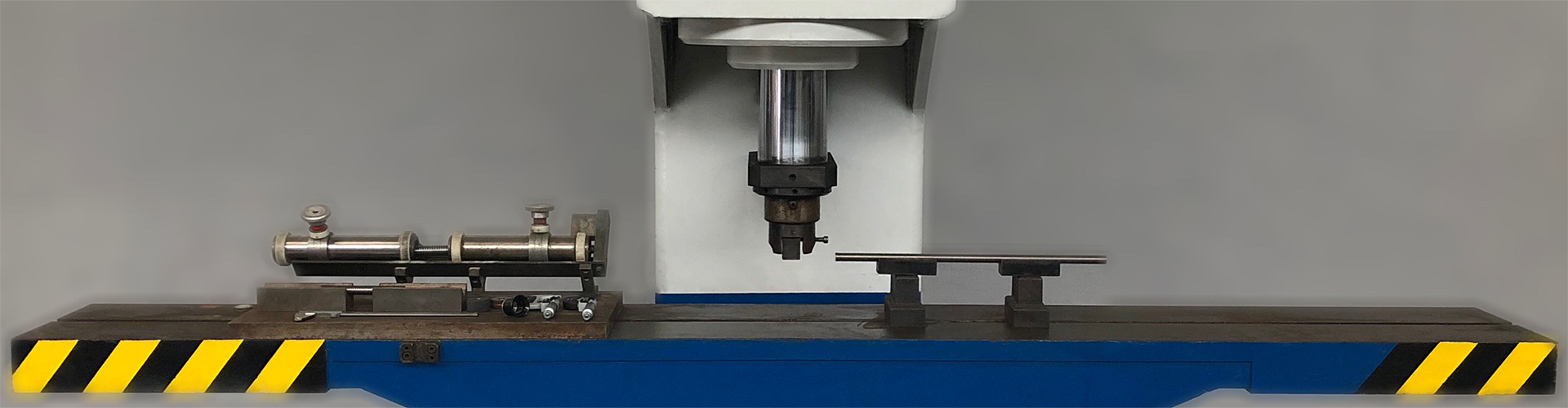

- Gerichtet
- 0,1 mm auf 300 mm
- Standardmuttern / Sondermuttern n.Z.
- auf Anfrage
Werkstoffe
Für dieses Produkt verfügbar
- Stahl S235JR+AR
- Stahl S355J2+N
- Automatenstahl 11 S Mn 30 + C
- Automatenstahl 11 S Mn Pb 30 + C
- Vergütungsstahl C45
- 42CrMo4+QT
- 42CrMoS4+QT
- Edelstahl A1 (1.4305)
- Edelstahl A2 (1.4301 / 1.4305)
- Edelstahl A4 (1.4401)
- Edelstahl A5 (1.4571)
- Edelstahl 1.4021
- Aluminium 6082
- Messing Ms 58 / Ms 60
Oberflächen
Für dieses Produkt verfügbar
- Blank
- galvanisch verzinkt
- feuerverzinkt
- Geomet
Ausführungen
Für dieses Produkt verfügbar
- Form A – ohne Fase
- Form B – mit Fase
- gestempelt oder farblich markiert
- Gewindestange

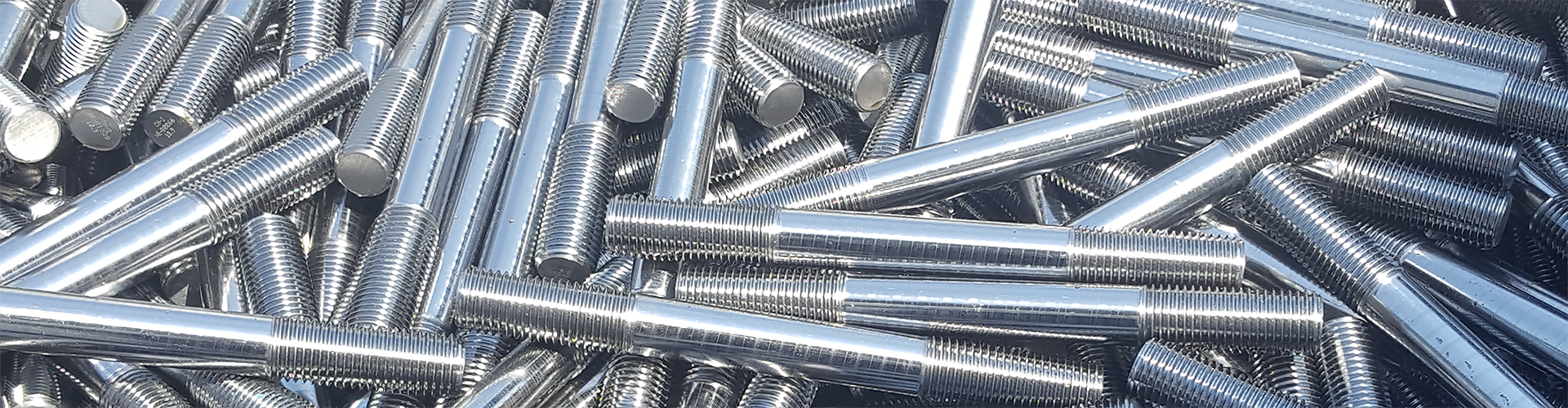

- Teilgewinde
- Vollschaft
- Anschweißenden
- Doppelenden

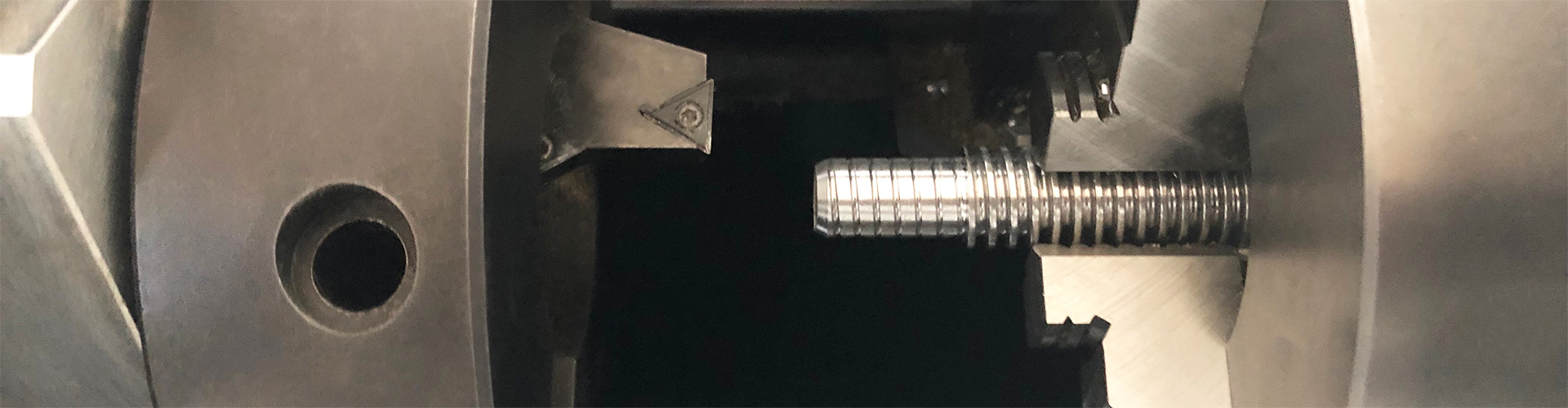

- Ausführung nach Zeichnung
Merkmale
Produktmerkmale

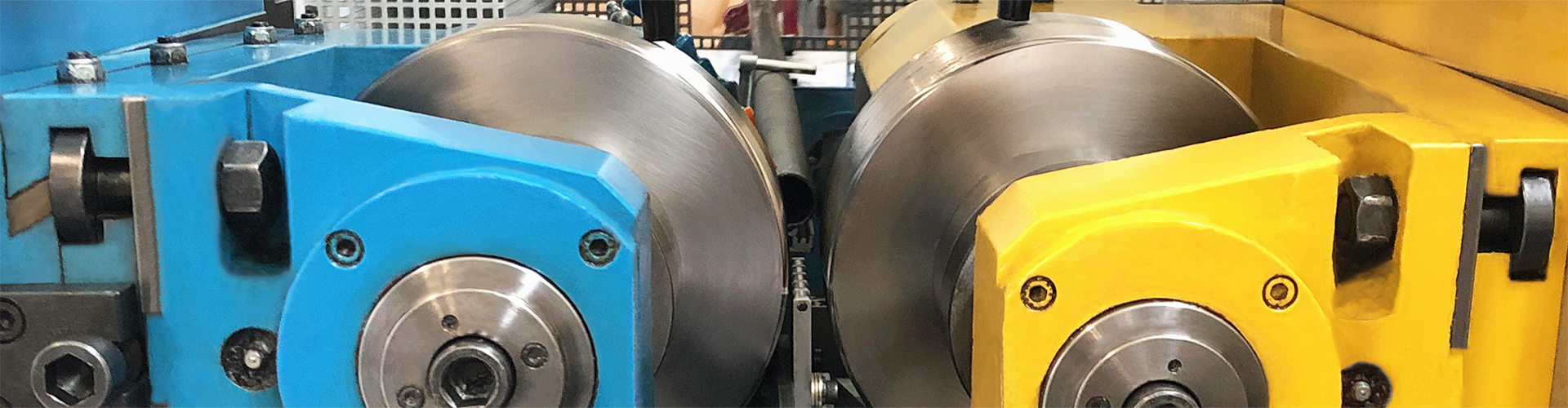

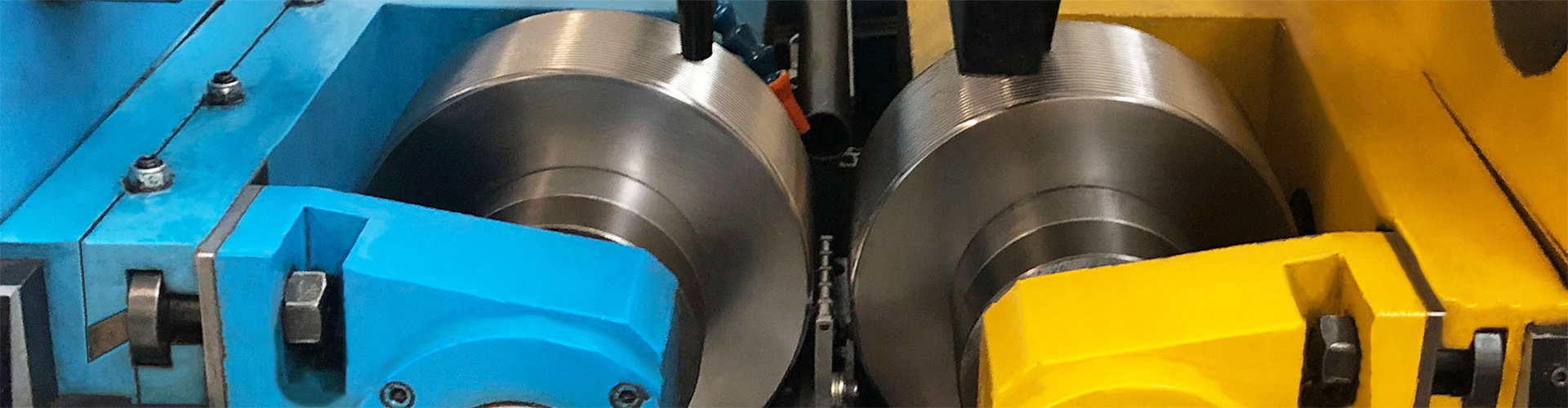

- Spanlose Kaltverformung
- Rechts- oder Linksgewinde
- Kundenspezifische Fertigung nach Zeichnung
Alle 24 Abmessungen vergleichen
| Gewinde | Eigenschaft | Axial Hub | Mehrgängig | Abmessungen | Zoll-Gang | Steigung P | Steigungswinkel a | Außendurchmesser Ø min. | Außendurchmesser Ø max. | Kerndurchmesser Ø min. | Kerndurchmesser Ø max. | Max. Länge | Merkmale | Gewicht / m | Steigungsgenauigkeit | Toleranz | nach Norm | Gradheit | Gerichtet | Vermerk | Nicht mehr gerollte Ausführung in: | Muttern | Standardmuttern / Sondermuttern n.Z. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5/32" | 32 | 0,79 mm | – | 3,81 mm | 3,93 mm | – | – | 3.000 mm | – | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 3/16" | 24 | 1,06 mm | – | 4,59 mm | 4,73 mm | – | – | 3.000 mm | – | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 7/32" | 24 | 1,06 mm | – | 5,38 mm | 5,52 mm | – | – | 3.000 mm | – | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1/4" | 20 | 1,27 mm | – | 6,16 mm | 6,32 mm | – | – | 3.000 mm | 0,19 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 5/16" | 18 | 1,41 mm | – | 7,73 mm | 7,90 mm | – | – | 3.000 mm | 0,30 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 3/8" | 16 | 1,59 mm | – | 9,31 mm | 9,48 mm | – | – | 3.000 mm | 0,44 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 7/16" | 14 | 1,81 mm | – | 10,88 mm | 11,07 mm | – | – | 3.000 mm | 0,61 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1/2" | 12 | 2,12 mm | – | 12,45 mm | 12,66 mm | – | – | 3.000 mm | 0,78 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 9/16" | 12 | 2,12 mm | – | 14,03 mm | 14,24 mm | – | – | 3.000 mm | 0,98 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 5/8" | 11 | 2,31 mm | – | 15,61 mm | 15,83 mm | – | – | 3.000 mm | 1,27 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 11/16" | 11 | 2,31 mm | – | 17,18 mm | 17,42 mm | – | – | 3.000 mm | 1,43 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | |||||||||
| 3/4" | 10 | 2,54 mm | – | 2,54 mm | 19,00 mm | – | – | 3.000 mm | 1,86 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 13/16" | 10 | 2,54 mm | – | 20,33 mm | 20,63 mm | – | – | 3.000 mm | 2,14 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | |||||||||
| 7/8" | 9 | 2,82 mm | – | 21,97 mm | 22,22 mm | – | – | 3.000 mm | 2,56 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 15/16" | 9 | 2,82 mm | – | 2,82 mm | 23,81 mm | – | – | 3.000 mm | 2,93 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | |||||||||
| 1" | 8 | 3,17 mm | – | 25,13 mm | 25,40 mm | – | – | 3.000 mm | 3,36 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1 1/8" | 7 | 3,63 mm | – | 28,29 mm | 28,57 mm | – | – | 3.000 mm | 4,25 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1 1/4" | 7 | 3,63 mm | – | 31,46 mm | 31,75 mm | – | – | 3.000 mm | 5,34 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1 3/8" | 6 | 4,23 mm | – | 34,62 mm | 34,92 mm | – | – | 3.000 mm | 6,40 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1 1/2" | 6 | 4,23 mm | – | 37,79 mm | 38,10 mm | – | – | 3.000 mm | 7,73 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1 5/8" | 5 | 5,08 mm | – | 40,94 mm | 41,27 mm | – | – | 3.000 mm | 8,92 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1 3/4" | 5 | 5,08 mm | – | 44,11 mm | 44,45 mm | – | – | 3.000 mm | 10,48 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 1 7/8" | 4,5 | 5,64 mm | – | 47,28 mm | 47,63 mm | – | – | 3.000 mm | 11,95 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage | ||||||||
| 2" | 4,5 | 5,64 mm | – | 50,44 mm | 50,80 mm | – | – | 3.000 mm | 13,74 kg | 300 mm = 150 µm | A | – | 0,3 mm auf 300 mm | 0,1 mm auf 300 mm | auf Anfrage |
